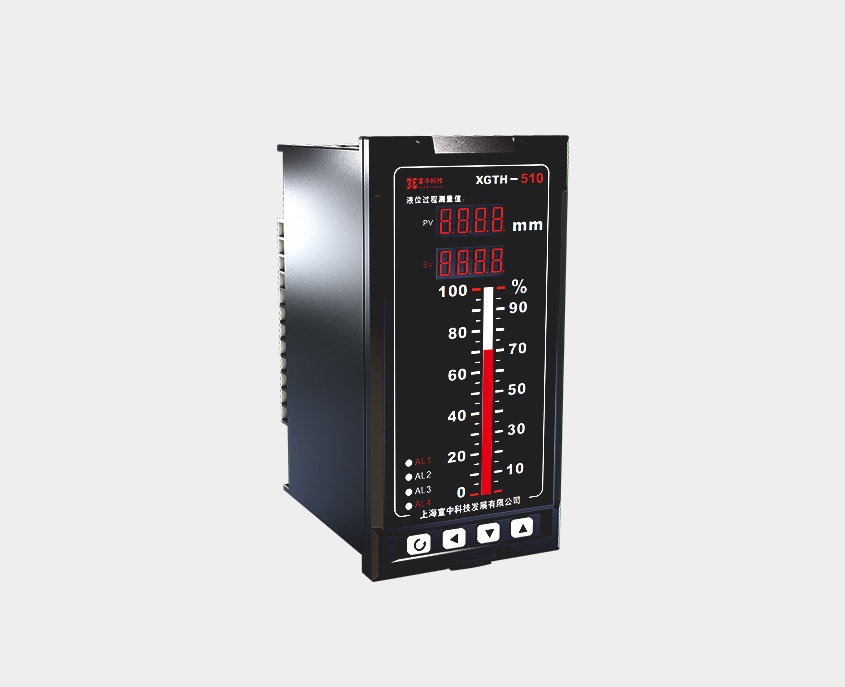

数字显示光柱指示调节报警仪
型号：XGTH-510
集数字测量显示 和模拟测量显示于 一体，采用数码LED 精确地显示实时测量值，同时采用高精度100线光柱清晰直观地模拟实时测量范围。
产品简介
XGTH-510、 XGTA-810、和XMTA-810显示控制仪是在本公司原光柱指示数字显示调节报警仪基础上改进的智能型显示控制仪表，集数字测量显示 和模拟测量显示于 一体，采用数码LED 精确地显示实时测量值，同时采用高精度100线光柱清晰直观地模拟实时测量范围。仪表采用微处理器进行数学运算，可用于各种温度、压力、液位等的测量控制。采用无跳线技术，可切换输入多种分度号，更改输入分度号时不用更改跳线或开关，只需设定仪表的分度号及相关参数，即可在线完成输入分度号的更改。还可根据用户要求提供通讯接口（如 RS-485等），与各种带输入输出的设备进行通讯，构成智能管理系统。
产品特点
1.专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。
2.万能信号输入，通过菜单设置即可配接常用热工信号。
3.可在线修改显示量程、 变送输出范围、 报警值及报警方式。
4.软、 硬件结合的抗干扰模式，有效抑制现场干扰信号。
5.数字化校准技术，无电位器等可调部件。
6.热电偶冷端温度及热电阻引线电阻自动补偿。
7.可对外接的二、 三线制变送器提供配电功能。
8.具备光电隔离的变送输出功能。
9.具备光柱模拟显示功能。
10.具备RS232 或RS485 通讯功能，与上位机连接可构成数据采集系统及控制系统。
11.具备六个继电器报警（该功能仪表需单独订购）。
技术参数
输入信号：热电偶：标准热电偶一一B、 S、 K、.E、 J、 T、 WRe等；电 阻：标准热电阻一Pt10、 Pt100、 Cu50等，远传压力电阻30～350Ω;电流：0～ 10mA（输入阻抗≤500Ω）、 4～20mA、 0～20mA（输入阻抗≤250Ω);电压：0～5V、1～ 5V等（输入阻抗≥250kΩ），各种mV信号（输入阻抗≥10 MΩ)
显示方式：-1999～9999测量及设定值显示；0～100%测量值光柱显示；发光二极管工作状态显示
测量精度：0.2%FS±1字节或0.5%FS±1字节； 光柱显示精度为1%
输出信号：模拟量输出：DC0～ 10mA（负载≤750Ω）或DC 4～20mA（负载能力≤500Ω)，DC0～ 5V（输出能力≤250Ω）或DC 1～ 5V（输出能力≤250Ω)；开关量输出：继电器控制输出：继电器ON/OFF带回差；触点容量：AC240V/5A; DC24V/7A（阻性负载）；可控硅控制输出：SCR（可控硅过零触发脉冲）输出；可触发可控硅：400V/100A ;固态继电器输出：SSR（固态继电器控制信号）输出，6～24V/30mA；通讯输出：接口方式：标准双向通信接口：RS -485, RS-232等；馈电输出：DC24V，负载能力≤30mA
控制、 报警方式：可选择1～4限继电器ON/OFF带回差控制，LED指示报警状态
温度补偿：0～50℃数字式温度自动补偿
参数设定：面板轻触式按键数字设定；参数设定值断电后永久保存；参数设定值密码锁定
保护方式：输入回路断线报警（热电偶或电阻输入时），继电器输出状态LED指示;输入超/欠量程报警；电源欠压自动复位；工作异常自动复位（Watch Dog)
使用环境：环境温度： -10～55℃；相对湿度≤85RH
供电电压：常规型：AC 220V 50Hz；特殊型：AC90～260V开关电源供电；DC24V开关电源供电
绝缘阻抗：输入/输出/电源/通讯≥100MΩ
功 耗：≤5W
结 构：标准卡入式
重 量：420g(AC 220V线性电源供电.）； 260g（开关电源供电）
