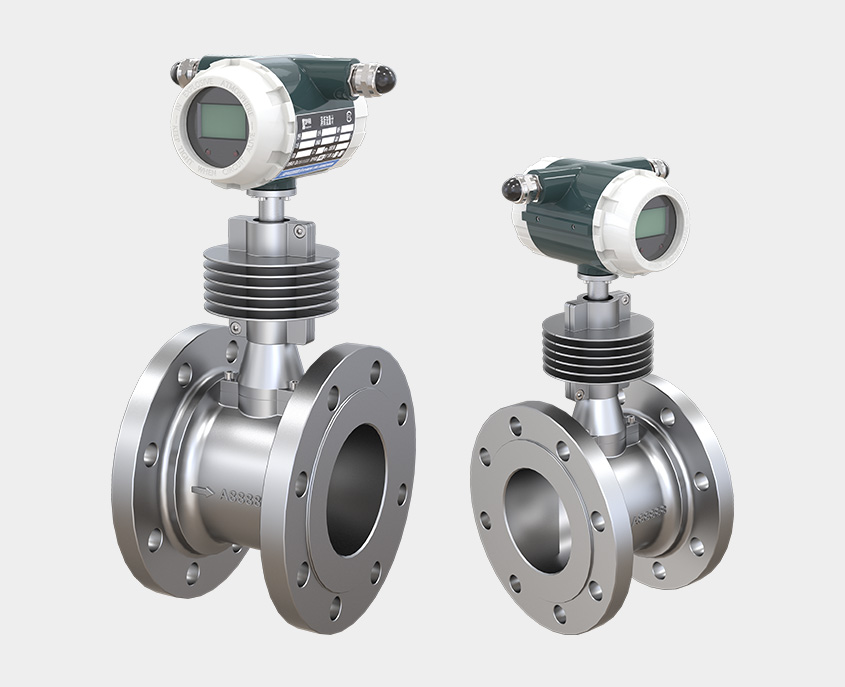

涡街流量计
型号：SM2
涡街流量计是引进国际最先进技术制造而成。产品性能稳定可靠，利用卡门涡街原理和法拉第电磁感应原理，测量封闭管道中流体流速，反映流体体积流量的流量计。
产品简介
SM2系列涡街流量计是引进国际最先进技术制造而成。产品性能稳定可靠，利用卡门涡街原理和法拉第电磁感应原理，测量封闭管道中流体流速，反映流体体积流量的流量计。它由涡街流量传感器和流量显示仪组成。符合中华人发共和国机械行业标准JB/T9249-1999《涡街流量传感器》。该系列产品可以测量饱和蒸汽、 过热蒸汽、 一般气体、 压缩空气、 天然气、煤气、 工业用水、 排水、 高低温液体等各种介质。广泛应用于冶金、 石油化工、轻工业、 食品、 及水处理等行业。
产品特点
1.应用范围广，蒸汽、气体、液体的流量均可测量
2.结构简单而牢固，无可动部件，可靠性高，长期运行十分稳定
3.耐磨、耐脏，无须机械维修，使用寿命长，安全防爆，适用于恶劣环境
4.隔离型电流输出，干扰抑制能力良好
5.抗震性能好，零点无漂移，有效消除外界震动影响
6.表面贴装工艺电路，结构紧凑，可靠性高，测量范围宽，量程比可达10：1
7.压力损失小，动态测量范围宽，不锈钢材质表体，耐腐蚀性强
8.（0~5）KHz频率输出、（4~20）mA输出或HART通讯、Modbus协议通讯，可与工业自动化系统连接
9.现场液晶显示，同时瞬时流量显示、累计总量显示、百分比显示、频率显示
10.三线制选项支持通过蓝牙通信方式设置参数，可在短距离（20米内）对仪表进行无线设置参数，方便现场操作
11.提供温压一体化产品选项，节约用户安装成本
技术参数
测量流体：液体、气体、蒸汽
精度：±1.0%、±1.5%
重复性：≤0.33%、≤0.5%
介质温度：-200℃~250℃、-200℃~450℃
量程比：10：1
口径范围：DN15mm~DN300mm（管道式） DN80mm~DN2000mm（插入式）
公称压力：管道式：10MPa；夹持式：4MPa
材质：304、316L、CS
安装形式：夹持式、法兰式、插入式、卫生型
配流速范围：气体：5～70m/s；液体：0.5～7m/s
防护等级：IP66
电源：24VDC（18V-30V）
信号输出：4-20mA、脉冲、HART通讯、Modbus-RS485、FF
电气接口：M20×1.5、½NPT、¼NPT
防爆型式：ExdIICT6Gb
结构形式：一体型、分体型
环境温度：带LCD：（-10~60）℃ 无LCD：（-20~80）℃
相对湿度：湿度5%~90%
